实验台简介：

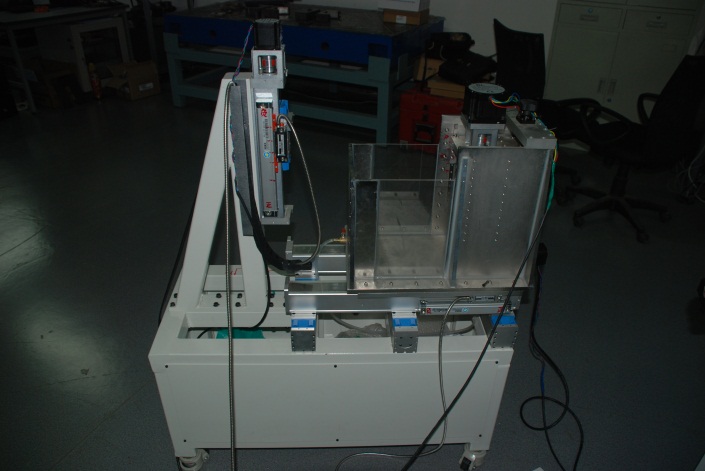

回转结合面实验台利用水浸式聚焦超声探头实现对回转结合面（圆柱结合面、圆锥结合面）接触性能的准确检测，包括接触压力分布、接触刚度、接触面积等。实验台主要由美国泛美（Panametrics）5800PR超声波脉冲接收发生器、水浸式聚焦超声波探头、Tektronix MSO4104混合信号示波器、回转运动平台构成。
性能指标：
-
适用的回转试件直径：<80mm
-
适用的回转试件高度：<100mm
-
适用的回转试件(钢、铸铁)厚度：<30mm
-
运动平台定位精度：50μm
-
适用的超声探头频率：5MHz-30MHz
主要特点及用途：
-
该实验台利用超声波探头对回转试件进行扫描，通过计算超声波反射率，可适用于对不同过盈量、材料、表面形貌的圆柱结合面的接触特性检测；
-
该实验台适用于主轴刀柄等圆锥结合面的接触特性检测；
-
该实验台适用于结合面阻尼的超声检测方法研究。
|
