精密拉刀数控成形磨床（2009-2010）

项目来源	科技重大专项	起讫日期	2009.03-2010.12
项目状态	验收通过	项目类别	纵向
项目编号	2009ZX04001-132	项目经费	1797万元
责任单位	陕西秦川机械发展股份有限公司	承担角色	参与
参与单位	西安交通大学、汉江工具有限责任公司

课题简介：

1. 课题总任务及目标：

本项目主要任务是研发2台QMK008精密拉刀数控成形磨床样机，建设试验平台，进行成形砂轮设计及砂轮修整技术研究、磨削工艺专家系统开发、成形磨床的可靠性设计和精度稳定性技术研究、精密拉刀数控成形磨床数字化设计技术研究、精密拉刀数控成形磨削CAM系统开发、成形磨床在机测量、磨床抑振、动态响应与热变形控制及误差补偿、成形磨削工艺试验等技术研究，同时制定成形磨床技术规范和技术标准。

2. 课题组承担任务及目标

研究任务七：精密拉刀数控成形磨床数字化设计技术

研究精密拉刀数控成形磨床模块划分与属性定义方法、机床优化配置设计与变型设计方法，研究成形磨床模块化产品分类编码技术；研究精密拉刀数控成形磨床整机优化设计技术，仿真分析成形磨床的动静刚度、热变形，完成成形磨床零部件、整机的结构优化设计；构建成形磨床模块库、设计知识库以及成形磨床分析模板库。

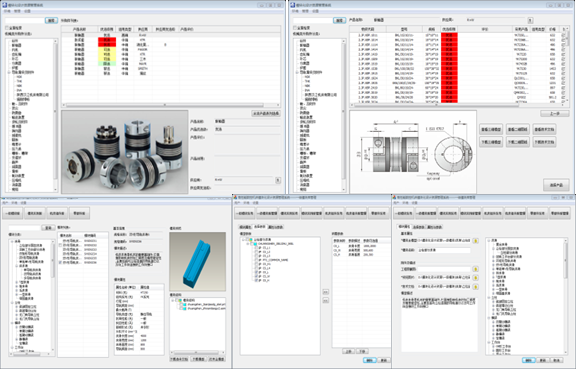

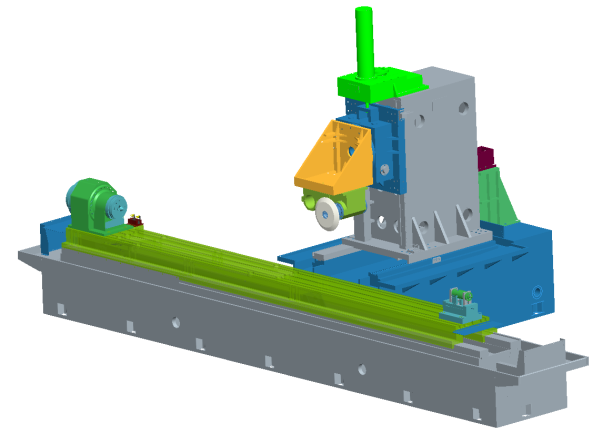

QMK系列基本配置形式	资源管理系统界面

研究任务八：精密拉刀数控成形磨削CAM系统开发

研究不同类型精密拉刀成形磨削与成形砂轮修整的模型构建方法；研究精密拉刀成形磨削工艺过程中拉刀磨削和成形砂轮修整的刀位轨迹解算方法，以及精密拉刀数控成形磨床NC后处理方法；最终完成精密拉刀数控成形磨削CAM系统的开发。

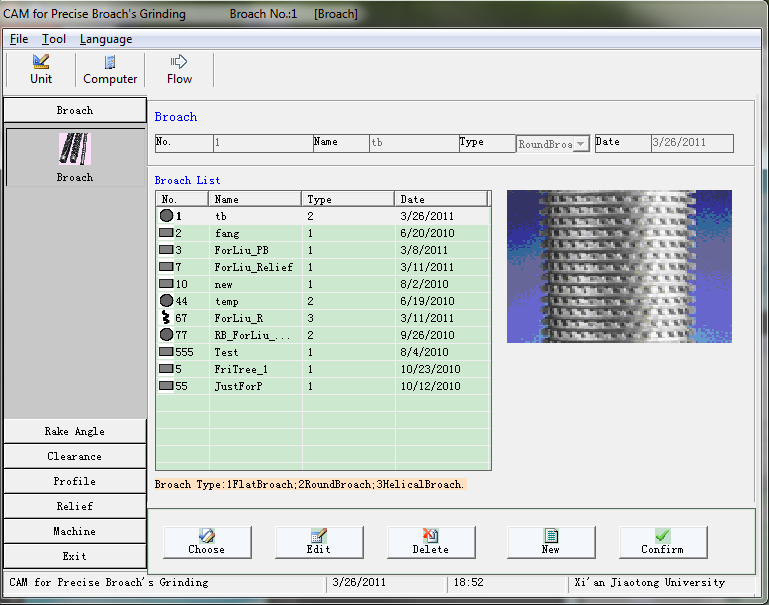

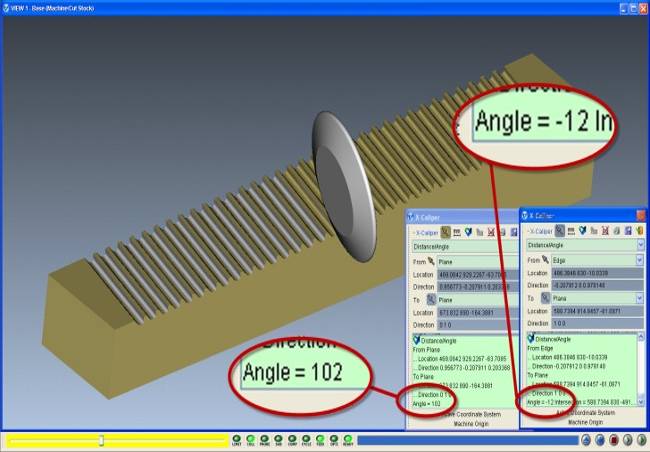

CAM系统界面	系统仿真磨削实验

取得成果：

1. 发表论文3篇

[1] 基于有限元分析的拉刀磨床床身结构优化设计

[2] 复杂拉刀数控磨削关键技术研究与CAM系统开发

[3] 基于模块化装配结构的精密拉刀数控成形磨床磨削仿真研究

2. 申请发明专利1项

[1] 一种机床整机动态性能优化设计方法，专利号：201110002295.2

3. 登记软件版权2项

[1] QMK008精密拉刀数控成形磨床运动防碰撞系统，申请号：2010SR069779

[2] 精密拉刀数控成形磨削CAM系统，申请号：2011SR012470
