项目来源
|
科技重大专项
|
起讫日期
|
2009.03-2010.12
|
|
项目状态
|
验收通过
|
项目类别
|
纵向
|
|
项目编号
|
2009ZX04001-091
|
项目经费
|
|
|
责任单位
|
陕西秦川机械发展股份有限公司
|
承担角色
|
参与
|
|
参与单位
|
西安交通大学、西安理工大学、陕西恒通智能机器有限公司、西安工业大学、重庆齿轮箱有限责任公司
|
课题简介：
1. 课题总任务及目标：
研制生产YK73200（圆柱内、外齿轮）和YK75200（圆柱内齿轮）两种高速、精密、大型数控成形砂轮磨齿机样机，攻克大型磨齿机结构设计、静压导轨及静压台面轴承、砂轮大功率直接驱动、双蜗轮副消隙传动、在线测量、误差补偿、砂轮自动修整、专用磨削软件开发、大型精密蜗轮副制造检测工艺等内容，掌握高速、精密、大型数控圆柱齿轮磨齿机设计、制造及试验、检测等关键技术，使课题产品达到国际先进水平。
2. 课题组承担任务及目标：
研究任务一：课题产品YK73200（含内齿磨削功能）、YK75200磨齿机的设计制造中涉及的高刚性和可重构性技术
主要研究分析机床主要功能模块模态和刚度及机床热平衡与补偿技术。分析磨齿机各主要模块的模态和刚度，并对刚度相对薄弱的模块结构进行改进；确定磨齿机工作时主要生热源，计算整机温度场和热变形，分析冷却流道、冷却液温度及喷淋位置等因素对整机温度场及热变形的影响。
 |
 |
|

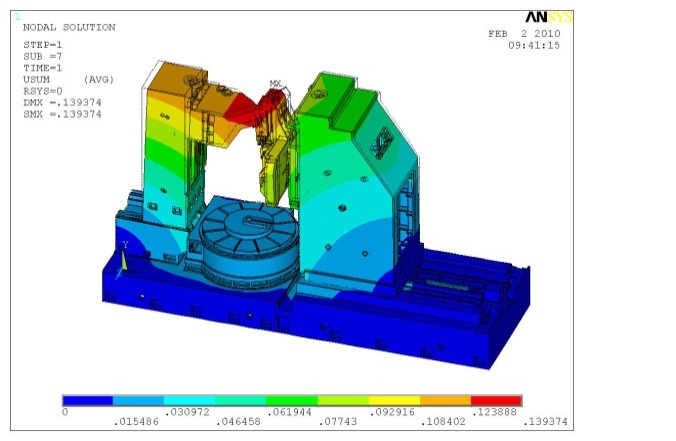

整机静刚度分析 |
整机温度场分析 |
研究任务十二：机床模块化设计及可重构技术研究
以模块化设计为基础的可重构制造技术通过对机床进行模块化划分，利用机床模块，可以根据需求方便地配置出新机床，也可以对数字化模块简单改进后设计出新机床，既能快速响应客户要求，又有利于机床产品的系列化开发。
 |
 |
|
YK73/75系列基本配置形式 |

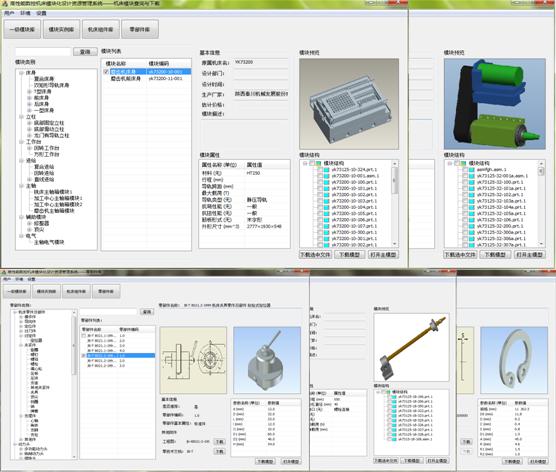

磨齿机模块化设计资源管理系统界面 |
取得成果：
1. 发表论文2篇
[1] 基于ANSYS的磨齿机立柱结构优化
[2] 基于有限元分析的圆柱齿轮磨齿机冷却系统优化
2. 申请发明专利1项
[1] 一种机床床身结构优化设计方法，专利号：201010616150.7
3. 登记软件版权2项
[1] 高性能数控机床模块化设计方案配置工具，申请号：2010R11L128346
[2] YK73200数控圆柱齿轮磨齿机运动防碰撞系统，申请号：2010R11L117920
|
